Dans une installation électrique, les différentiels 30 mA et 300 mA n’ont pas le même rôle. Le différentiel 300 mA est généralement associé à la protection générale de l’installation, notamment contre certains défauts d’isolement susceptibles de provoquer un échauffement ou un incendie. Le différentiel 30 mA apporte une protection complémentaire des personnes en détectant des courants de fuite plus faibles, en particulier sur certains circuits ou dans des locaux présentant un risque accru.

Ces valeurs ne désignent pas un courant normal consommé par un appareil. Elles correspondent au courant différentiel résiduel à partir duquel le dispositif est conçu pour déclencher, dans les conditions prévues par ses caractéristiques. Le choix, le placement et la coordination des différentiels dépendent de la configuration réelle du bâtiment, du schéma de mise à la terre, des circuits, des appareils installés et des exigences applicables du RGIE.

En Belgique, une installation domestique, un commerce, un bureau ou un immeuble à appartements doit être examiné comme un ensemble. Remplacer un différentiel sans comprendre pourquoi il déclenche, ou ajouter un 30 mA sans vérifier les circuits en aval, peut laisser un défaut non résolu. Cet article explique les principes essentiels et les limites d’une analyse à distance. Pour une décision définitive, une mesure et une vérification par un professionnel sont recommandées.

À quoi sert un interrupteur différentiel ?

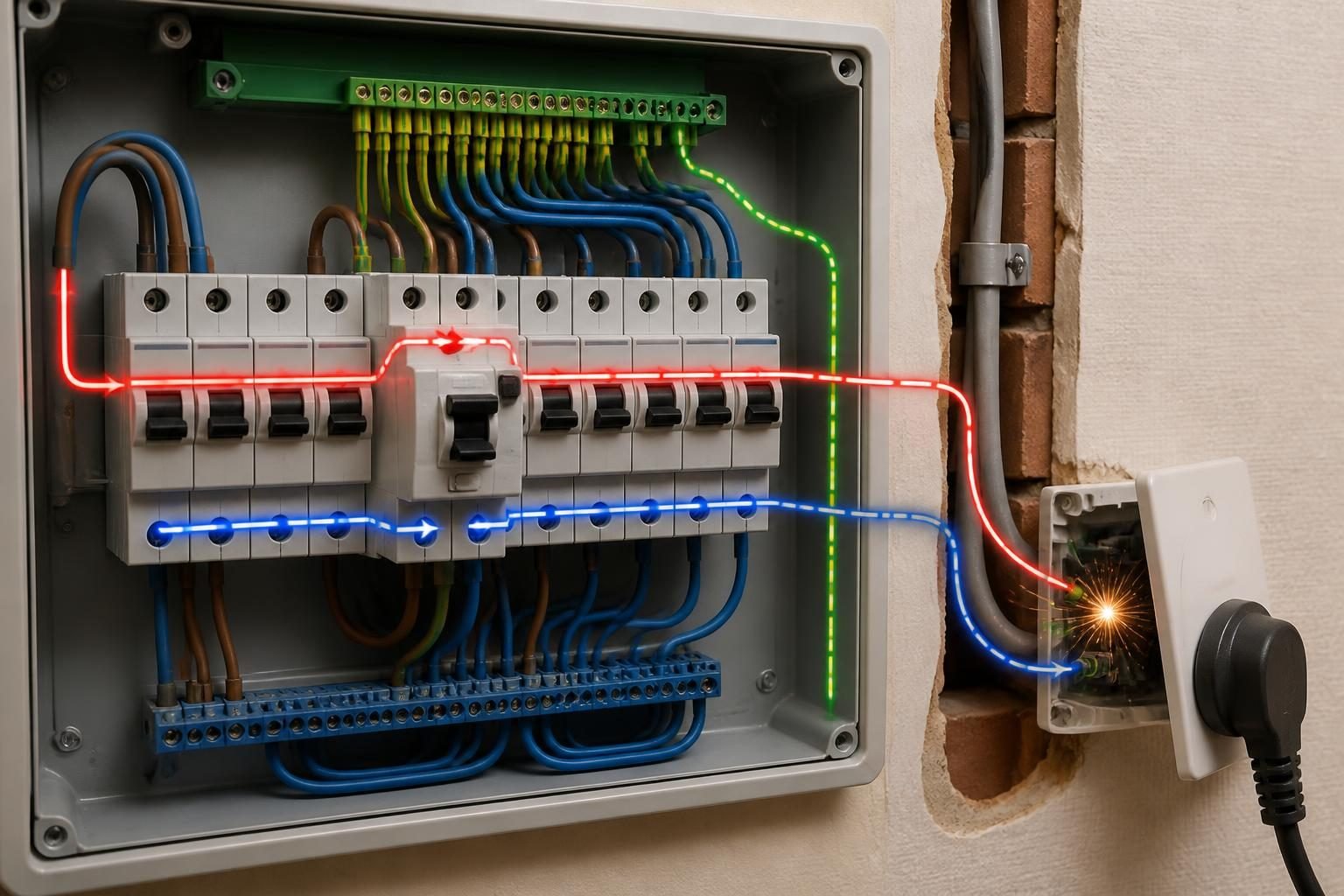

Un dispositif différentiel compare le courant qui entre dans un circuit avec celui qui en ressort. Dans une situation normale, ces courants s’équilibrent. Si une partie du courant s’échappe vers la terre, par exemple à travers l’isolement dégradé d’un câble, la carcasse d’un appareil ou une personne en contact avec une partie dangereuse, un déséquilibre apparaît.

Lorsque ce déséquilibre atteint le seuil de sensibilité du dispositif, le différentiel ouvre le circuit. Il limite ainsi la durée d’exposition au défaut. Il ne remplace toutefois ni la mise à la terre, ni les conducteurs de protection, ni les protections contre les surintensités. Chaque élément répond à un risque différent.

Différentiel, disjoncteur et mise à la terre : trois fonctions différentes

• Le différentiel réagit principalement à une fuite de courant vers la terre et contribue à la protection contre les contacts indirects et certains risques d’incendie.
• Le disjoncteur ou fusible protège un circuit contre les surcharges et les courts-circuits. Un différentiel n’est pas automatiquement une protection contre ces phénomènes.
• La mise à la terre et les conducteurs de protection offrent un chemin prévu pour les courants de défaut et participent au fonctionnement correct de la protection.

Une installation peut donc comporter plusieurs protections complémentaires. La présence d’un différentiel ne signifie pas que toute l’installation est sûre ou conforme. Il faut encore vérifier le câblage, les calibres, la continuité du conducteur de protection, la sélectivité, l’état des appareils et l’adéquation générale de l’installation.

Quelle est la différence entre 300 mA et 30 mA ?

Le différentiel 300 mA

Le 300 mA est couramment utilisé comme protection différentielle générale ou en tête de certaines parties d’une installation. Sa sensibilité est moins élevée que celle d’un 30 mA. Il est donc destiné à détecter des défauts d’isolement plus importants, tout en tolérant davantage de petites fuites normales produites par certains équipements.

Dans un bâtiment belge, il se trouve souvent dans ou à proximité du tableau principal, en amont de plusieurs circuits. Cette organisation permet de couper une partie étendue de l’installation lorsqu’un défaut significatif est détecté. Elle ne doit pas être interprétée comme une règle universelle de placement : la configuration exacte doit être vérifiée selon le schéma de l’installation et les prescriptions applicables.

Le différentiel 30 mA

Le 30 mA est plus sensible. Il est utilisé comme protection complémentaire dans les situations où une fuite de faible intensité peut présenter un danger pour les personnes ou lorsque les caractéristiques du circuit le justifient. Il peut protéger un circuit déterminé, un groupe de circuits ou un équipement, selon la conception du tableau.

Un 30 mA ne rend pas un contact direct avec une partie sous tension acceptable. Il ne constitue pas une autorisation de toucher un conducteur actif et ne supprime pas les risques liés à une installation mal conçue. Il doit fonctionner avec une terre correcte, des conducteurs adaptés et des dispositifs de coupure correctement choisis.

Une valeur plus basse n’est pas automatiquement une meilleure solution

Il est tentant de penser qu’un différentiel de sensibilité plus faible protège toujours mieux. En pratique, un appareil trop sensible ou mal coordonné peut déclencher fréquemment à cause de courants de fuite cumulés, de filtres électroniques, d’humidité ou d’un défaut réel. Les déclenchements intempestifs nuisent au confort et peuvent conduire un utilisateur à neutraliser la protection, ce qui serait dangereux.

Le bon choix est celui qui offre la protection attendue tout en restant compatible avec les caractéristiques des circuits et des appareils. Il faut notamment tenir compte de la répartition des charges, de la présence d’équipements électroniques, des installations extérieures, des locaux humides et des éventuels différentiels placés en cascade.

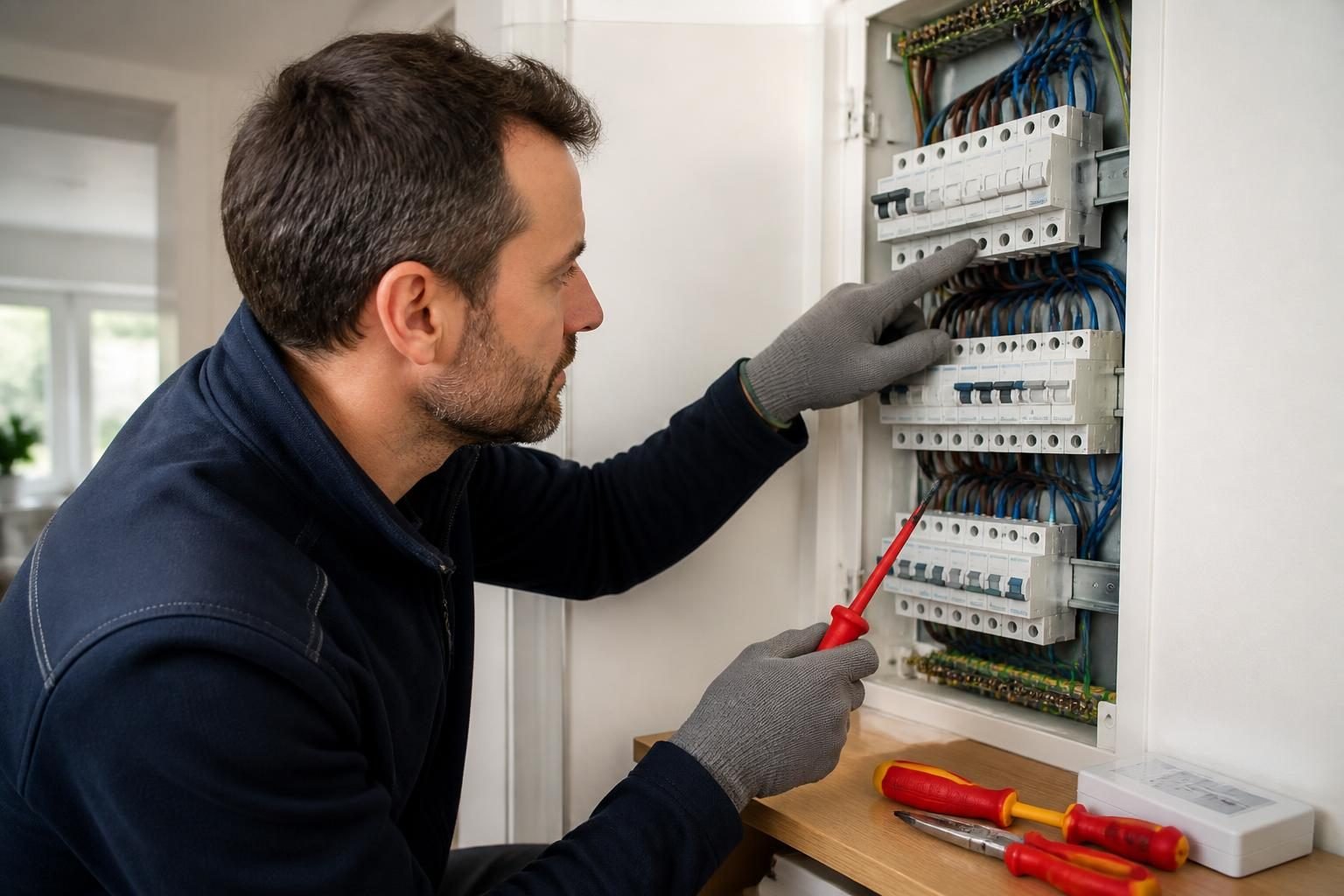

Pourquoi trouve-t-on souvent un 300 mA et un ou plusieurs 30 mA ?

Cette architecture repose sur une protection générale complétée par des protections plus sensibles. Le 300 mA surveille une partie large de l’installation. Les 30 mA ciblent ensuite certains circuits ou usages nécessitant une protection complémentaire.

La répartition permet aussi de limiter l’étendue d’une coupure. Si un appareil raccordé à un circuit protégé par un 30 mA présente un défaut, le dispositif associé peut déclencher sans nécessairement mettre hors tension toute l’habitation. Toutefois, ce résultat dépend de la conception du tableau et de la coordination entre les appareils. Deux différentiels placés l’un derrière l’autre ne garantissent pas automatiquement que seul le plus proche du défaut déclenchera.

Le principe de sélectivité

La sélectivité consiste à organiser les protections afin que celle qui se trouve le plus près du défaut déclenche en priorité, lorsque cela est techniquement possible. Elle dépend de la sensibilité, du temps de déclenchement, du type de différentiel et des caractéristiques des fabricants.

Une mauvaise coordination peut provoquer la coupure du différentiel général alors que le défaut se situe sur un seul circuit. Elle peut également rendre le diagnostic plus difficile. Lors d’une rénovation de tableau à Bruxelles ou dans une autre commune, un électricien doit donc analyser le schéma existant plutôt que d’ajouter des modules de manière isolée.

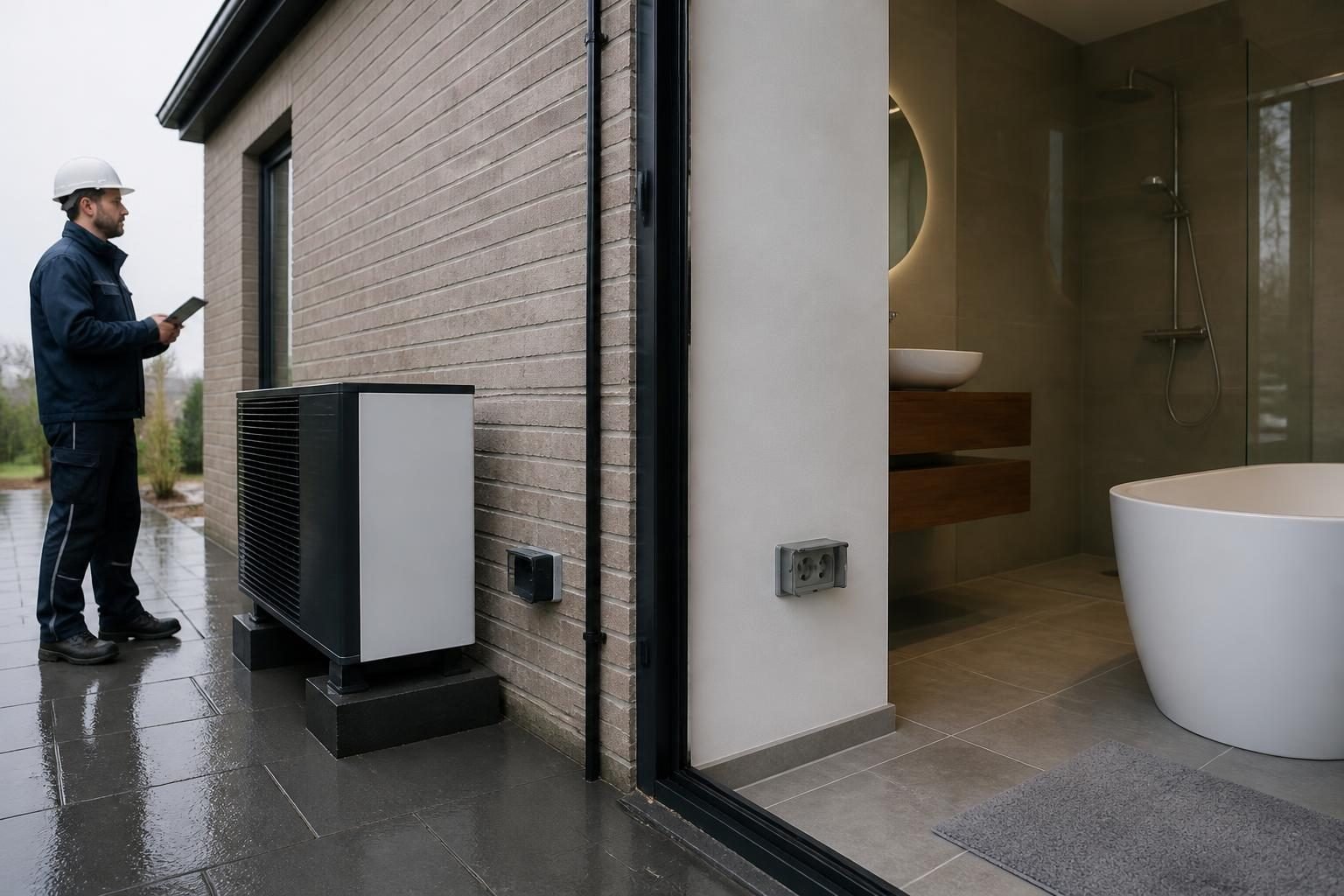

Dans quels cas un 30 mA est-il particulièrement important ?

La nécessité exacte dépend du circuit et des prescriptions en vigueur. Certaines utilisations sont généralement considérées comme plus exposées à l’humidité, au contact avec des masses métalliques ou à des conditions favorisant le passage du courant dans le corps humain.

• Locaux contenant une baignoire ou une douche : les volumes, les appareils autorisés, les distances et les protections doivent être examinés avec une attention particulière.
• Circuits extérieurs : l’humidité, la pluie, le sol et les équipements accessibles augmentent l’importance d’une protection adaptée.
• Prises et appareils dans des environnements humides : la protection doit correspondre à l’usage réel et à l’état du matériel.
• Équipements installés dans des dépendances, garages ou caves : l’exposition aux infiltrations, aux chocs et à la condensation doit être prise en compte.
• Appareils électroniques ou installations récentes : leurs filtres peuvent produire des courants de fuite normaux, ce qui influence le choix et la répartition des protections.

Cette liste ne permet pas de conclure seule à la conformité d’un circuit. Le RGIE comporte des exigences qui peuvent varier selon le type d’installation, son usage, sa date, les modifications réalisées et la situation du bâtiment. En cas de doute, il faut se référer à la version actuelle des prescriptions et demander une vérification professionnelle.

Que signifie le déclenchement d’un différentiel ?

Un déclenchement signifie qu’un déséquilibre a été détecté ou que le dispositif a réagi à une anomalie de fonctionnement. Il ne faut pas le considérer comme une simple nuisance. Même si l’appareil redémarre après réarmement, la cause peut toujours être présente.

Causes fréquentes

• Un appareil dont l’isolement est détérioré, notamment un lave-linge, un lave-vaisselle, un chauffe-eau ou un équipement placé dans un environnement humide.
• Une infiltration d’eau dans une boîte, une prise, un luminaire ou un raccord extérieur.
• Un câble endommagé, écrasé, vieillissant ou mal raccordé.
• Un défaut dans un circuit récemment modifié ou dans une installation ancienne.
• La somme de petites fuites produites par plusieurs appareils électroniques raccordés au même différentiel.
• Un différentiel vieillissant, défectueux, mal raccordé ou inadapté au type de charge.
• Une confusion entre conducteurs, une liaison neutre-terre indésirable ou une séparation incorrecte des circuits en aval.

Le moment du déclenchement apporte parfois un indice : à la mise en marche d’un appareil, lorsqu’il pleut, après le chauffage de l’eau ou de manière aléatoire. Cela ne suffit pas pour identifier la cause. Un défaut intermittent peut disparaître avant l’arrivée du professionnel et rester dangereux.

Que peut faire un occupant sans ouvrir le tableau ?

La priorité est de rester prudent. Il est possible d’observer quel appareil était utilisé, si le problème survient avec l’humidité et si le déclenchement concerne toute l’habitation ou une partie seulement. On peut débrancher un appareil manifestement suspect si la prise et le cordon sont accessibles et en bon état, sans manipuler de conducteurs.

Il ne faut pas maintenir le différentiel en position enclenchée, le remplacer par un modèle moins sensible, le ponter, retirer la terre ou ouvrir le tableau pour chercher le défaut lorsqu’on n’est pas qualifié. En présence d’odeur de brûlé, de traces de chauffe, de fumée, d’eau dans une installation ou de parties accessibles sous tension, il faut couper l’alimentation si cela peut être fait sans danger et contacter rapidement un professionnel. En cas d’urgence présentant un danger immédiat, les services compétents doivent être contactés.

Comment vérifier le fonctionnement d’un différentiel ?

Les appareils différentiels disposent généralement d’un bouton de test. Celui-ci simule un déséquilibre afin de vérifier que le mécanisme déclenche. La procédure et la fréquence de test peuvent dépendre du matériel, des instructions du fabricant et de l’organisation de maintenance du bâtiment.

Un bouton de test qui déclenche ne prouve pas que toute l’installation est conforme. Il ne vérifie pas à lui seul la qualité de la prise de terre, la continuité des conducteurs de protection, la polarité, l’absence de connexions incorrectes, le temps de déclenchement réel ou l’état des circuits. À l’inverse, un dispositif qui ne réagit pas au test constitue un signal sérieux : il ne faut pas continuer à utiliser l’installation comme si de rien n’était.

Les mesures professionnelles peuvent comprendre, selon le contexte, des contrôles d’isolement, de continuité, de terre et des essais des dispositifs de protection. Ces opérations nécessitent un matériel adapté et une interprétation compétente. Elles ne doivent pas être improvisées sur une installation sous tension.

Différentiels et mise en conformité en Belgique

La conformité ne se résume pas à la présence d’un 30 mA et d’un 300 mA dans le tableau. Une installation doit être examinée dans son ensemble : schéma unifilaire, plan de position, tableau, conducteurs, sections, protections, terre, liaisons équipotentielles, prises, appareils et environnement.

Les exigences peuvent dépendre de l’âge de l’installation, de la nature des travaux, du logement ou du bâtiment concerné, de la modification effectuée et du cadre du contrôle. Les règles applicables évoluent également. Il est donc imprudent de transposer automatiquement une information trouvée en ligne à une maison bruxelloise, un appartement à Schaerbeek, une activité professionnelle à Anderlecht ou un immeuble situé dans une autre région.

Après une rénovation ou avant un contrôle

Lorsqu’un tableau est rénové, il faut conserver une compréhension claire des circuits. Les anciens conducteurs, les extensions successives et les modifications réalisées par plusieurs intervenants peuvent créer des incohérences. Un professionnel peut repérer un neutre partagé entre différentiels, une protection mal affectée ou un circuit dont la destination ne correspond plus à son ancien marquage.

Avant une vente, une rénovation importante ou la remise en service d’un bâtiment, une analyse préalable est utile. Elle permet d’identifier les défauts visibles, les documents manquants et les travaux qui devront éventuellement être réalisés avant le contrôle. Seul l’organisme compétent peut confirmer le résultat officiel d’une procédure de contrôle. Une entreprise d’électricité peut, elle, préparer techniquement l’installation et corriger les anomalies relevant de son intervention.

Erreurs fréquentes concernant les différentiels

« Un 30 mA protège toute la maison contre tous les dangers »

Faux. Il s’agit d’une protection complémentaire contre certains courants de fuite. Il ne remplace ni les protections contre les surintensités, ni une terre correcte, ni un câblage conforme, ni les précautions contre le contact direct.

« Si le différentiel ne déclenche jamais, l’installation est sûre »

Faux également. L’absence de déclenchement peut simplement signifier qu’aucun défaut n’a atteint le seuil de réaction dans les circonstances observées. Un appareil peut être défectueux, un conducteur de protection peut être interrompu ou un problème peut rester latent.

« Il suffit de remplacer le 30 mA par un 300 mA pour éviter les coupures »

Cette modification peut masquer un défaut et réduire la protection attendue. La cause du déclenchement doit être recherchée avant toute modification. Une répartition différente des circuits ou le remplacement d’un appareil défectueux peut être nécessaire.

« Tous les différentiels se valent »

Non. Le courant alternatif, les composantes continues, les variateurs, les chargeurs et d’autres équipements peuvent influencer le type de dispositif approprié. Le courant assigné, le pouvoir de coupure du matériel associé, la sélectivité et les instructions du fabricant doivent être considérés par un professionnel.

Points à vérifier dans une habitation ou un local professionnel

Une première analyse sérieuse commence par les usages réels. Dans une maison, il faut notamment identifier les circuits de cuisine, de salle de bains, de chauffage, de production d’eau chaude, de garage, de jardin et les éventuelles bornes ou installations techniques. Dans un commerce, un bureau ou un immeuble à appartements, il faut aussi distinguer les parties privatives, les parties communes et les équipements spécifiques.

• Le tableau est-il identifiable et accessible uniquement aux personnes autorisées ?
• Les circuits protégés par chaque différentiel sont-ils clairement repérés ?
• Les neutres et conducteurs de protection sont-ils correctement organisés ?
• Les différentiels correspondent-ils aux caractéristiques des charges installées ?
• Existe-t-il des signes d’échauffement, d’humidité, de corrosion ou de bricolage ancien ?
• Les documents disponibles correspondent-ils à l’installation réellement présente ?
• Les extensions récentes ont-elles été intégrées de manière cohérente au tableau ?
• Les déclenchements sont-ils liés à un appareil, à une météo ou à un horaire précis ?

Pour un propriétaire bailleur ou un gestionnaire, documenter les interventions est particulièrement utile. Les plans, rapports, références des appareils et observations de déclenchement facilitent le diagnostic et évitent des modifications successives non coordonnées.

FAQ sur les différentiels 30 mA et 300 mA

Un différentiel 300 mA est-il dangereux parce qu’il est moins sensible ?

Non, pas en soi. Il répond à une fonction différente dans l’architecture de protection. Il ne doit cependant pas être considéré comme un substitut universel au 30 mA lorsque les prescriptions ou la conception du circuit exigent une protection complémentaire.

Pourquoi mon 30 mA déclenche-t-il quand plusieurs appareils fonctionnent ensemble ?

Les appareils peuvent produire de petites fuites normales, qui s’additionnent. Un défaut d’isolement peut aussi apparaître seulement lorsque plusieurs équipements sont alimentés. La répartition des circuits, les mesures d’isolement et l’examen des appareils permettent de distinguer ces situations.

Peut-on installer soi-même un différentiel dans un tableau ?

Une intervention dans un tableau électrique comporte un risque d’électrocution, d’incendie et de défaut de protection. Le choix, le raccordement et la vérification doivent être confiés à une personne compétente, particulièrement lorsque l’installation doit ensuite être contrôlée ou documentée.

Le différentiel protège-t-il contre la foudre et les surtensions ?

Non. Les différentiels et les dispositifs de protection contre les surtensions n’ont pas la même fonction. Une analyse spécifique peut être nécessaire pour un bâtiment exposé, équipé d’électronique sensible ou relié à des installations extérieures.

Que faire si le bouton de test ne fonctionne pas ?

Ne pas démonter le dispositif ni le remplacer sans diagnostic. Évitez d’utiliser les circuits concernés lorsque cela présente un doute et demandez une vérification par un professionnel. Un test qui échoue doit être traité comme une anomalie de sécurité.

Faire vérifier son installation à Bruxelles et en Belgique

Comprendre la différence entre 30 mA et 300 mA aide à poser les bonnes questions, mais ne permet pas de valider une installation à distance. La situation est différente dans une maison ancienne, un appartement rénové, un immeuble avec parties communes, un atelier ou un local professionnel. Le type de réseau, la terre, les appareils et l’historique des travaux doivent être examinés ensemble.
