Une installation électrique sans terre peut poser un problème majeur lors d’un contrôle en Belgique, mais la conclusion dépend toujours de la configuration réelle du bâtiment, de l’âge de l’installation, de son schéma de liaison à la terre, des appareils présents et des documents disponibles. En pratique, l’absence de prise de terre peut conduire à une infraction ou à une installation déclarée non conforme, surtout lorsque des circuits, des prises ou des équipements doivent être protégés par une mise à la terre et par des dispositifs différentiels adaptés.

Il ne suffit toutefois pas de regarder une prise pour déterminer si toute l’installation est « sans terre ». Une prise peut ne pas comporter de conducteur de protection, une terre peut être interrompue, une liaison équipotentielle peut être incomplète ou un piquet peut présenter une résistance inadaptée. Le contrôleur examine l’ensemble du système et compare la situation observée aux prescriptions applicables du Règlement général sur les installations électriques, ou RGIE, ainsi qu’au type de contrôle réalisé.

À Bruxelles comme dans les autres communes belges, une installation ancienne peut donc nécessiter une analyse professionnelle avant une vente, une mise en location, une rénovation, une modification de compteur ou une remise en service. Cet article explique les problèmes généralement rencontrés, les risques pour les occupants, les contrôles utiles et les solutions à envisager sans se substituer à un rapport d’un organisme agréé ou aux règles en vigueur.

Que signifie réellement une installation sans terre ?

Dans le langage courant, une installation « sans terre » désigne souvent un réseau dans lequel les prises ne disposent pas d’un conducteur de protection relié à la terre. Cette situation est fréquente dans certains logements anciens, notamment lorsque l’installation a été réalisée avec des conducteurs qui ne comportaient que la phase et le neutre. Elle peut aussi résulter d’une rénovation partielle : le tableau a été remplacé, mais les circuits existants n’ont pas été entièrement adaptés.

La terre a pour fonction principale de contribuer à la protection des personnes en cas de défaut d’isolement. Lorsqu’une partie métallique accessible d’un appareil devient accidentellement sous tension, le conducteur de protection et les dispositifs de coupure doivent favoriser l’élimination du défaut. La terre ne remplace donc pas le différentiel, et le différentiel ne rend pas inutile la mise à la terre : ces éléments participent à une protection globale, avec des rôles différents.

Les situations souvent confondues

• Absence de conducteur de protection : les prises ou circuits ne sont pas reliés à la terre.
• Terre interrompue : un conducteur existe mais sa continuité n’est plus assurée entre la prise, le tableau et la prise de terre.
• Prise de terre défectueuse : l’électrode, la connexion ou le dispositif de coupure présente un défaut.
• Mise à la terre partielle : certains circuits sont protégés et d’autres non.
• Absence de liaison équipotentielle : des éléments conducteurs du bâtiment ne sont pas reliés comme il convient dans les zones concernées.
• Prises sans contact de terre : elles peuvent être adaptées à certains appareils à double isolation, mais elles ne conviennent pas à tous les usages.

Cette distinction est importante lors d’un contrôle. Le remède ne consiste pas systématiquement à remplacer toutes les prises ou à planter un piquet supplémentaire. Il faut d’abord comprendre l’architecture de l’installation et identifier le défaut exact.

Quels problèmes peuvent apparaître lors d’un contrôle électrique ?

Lors d’un contrôle, l’absence ou l’insuffisance de la terre peut être relevée parmi plusieurs anomalies. Le résultat dépend de l’étendue du défaut, du type d’installation et de l’objectif du contrôle. Un contrôle réalisé dans le cadre d’une vente, d’une modification, d’une extension ou d’une remise en service ne répond pas nécessairement au même contexte documentaire ou technique.

Des prises non protégées par un conducteur de terre

Le contrôleur peut constater que des prises comportant un contact de terre ne sont pas effectivement raccordées à un conducteur de protection. Cette situation est particulièrement problématique si les occupants peuvent y brancher des appareils dont les parties métalliques doivent être reliées à la terre. Une prise présentant un aspect moderne ne prouve pas que la terre est réellement disponible.

Une continuité de terre inexistante ou insuffisante

Un conducteur de protection peut être présent dans une partie du logement mais interrompu dans une boîte, une canalisation, une prise ou au niveau du tableau. Une connexion desserrée, une modification ancienne ou un conducteur endommagé peut rendre la protection incertaine. Les mesures et vérifications professionnelles permettent de distinguer la présence visuelle d’un fil et la continuité électrique effective.

Une prise de terre non vérifiée

La présence d’un conducteur vert-jaune ne suffit pas à conclure que la prise de terre est conforme. Le système de terre doit être examiné dans son ensemble : emplacement, raccordements accessibles, continuité, dispositif éventuel de coupure et cohérence avec le tableau. Les valeurs mesurées doivent être interprétées selon les règles applicables à l’installation et au contrôle concerné. Il serait imprudent d’annoncer une valeur universelle sans connaître le contexte technique.

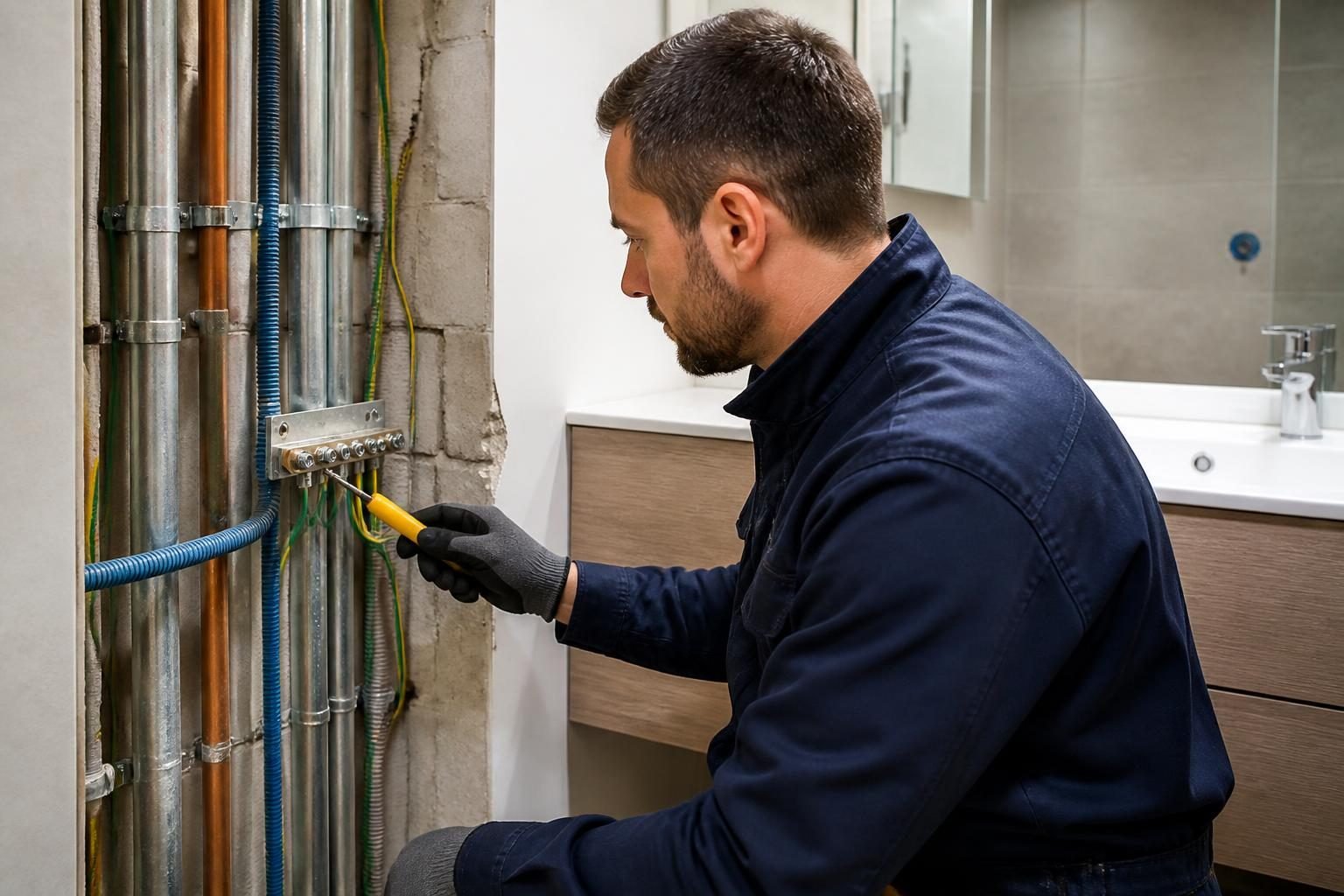

Des liaisons équipotentielles manquantes

Dans un bâtiment, certaines masses et certains éléments conducteurs peuvent devoir être reliés entre eux afin de limiter les différences de potentiel dangereuses. Les défauts sont parfois observés dans les locaux contenant une baignoire ou une douche, dans les installations techniques ou dans des bâtiments ayant connu plusieurs rénovations. La présence d’une terre au tableau ne permet pas de conclure que toutes les liaisons nécessaires sont correctes.

Un tableau modernisé mais des circuits anciens

Le remplacement d’un coffret ou l’ajout d’un interrupteur différentiel peut améliorer la sécurité, mais ne régularise pas automatiquement l’ensemble de l’installation. Un ancien réseau sans conducteur de protection peut subsister derrière un tableau récent. Le contrôleur vérifie donc la cohérence entre le tableau, les circuits, les protections, les sections, les connexions, les prises et les équipements alimentés.

Pourquoi l’absence de terre est-elle un risque pour les occupants ?

Le danger principal concerne le défaut d’isolement d’un appareil ou d’un circuit. Si une enveloppe métallique devient accidentellement sous tension et qu’aucune voie de défaut efficace n’est disponible, la coupure automatique peut ne pas intervenir dans les conditions prévues. Une personne qui touche l’appareil et un élément relié au potentiel de la terre peut alors être exposée à un courant dangereux.

Le risque ne se limite pas aux appareils puissants. Un lave-linge, un lave-vaisselle, un four, une chaudière, une pompe, un ordinateur relié à plusieurs équipements ou un appareil installé dans un environnement humide peuvent présenter des masses accessibles. Les prolongateurs et multiprises ne créent pas une terre lorsqu’elle n’existe pas dans le circuit mural.

La présence d’un dispositif différentiel est essentielle, mais elle ne justifie pas le maintien d’une installation mal protégée. Le différentiel détecte une différence entre des courants et peut provoquer une coupure, tandis que la mise à la terre contribue à canaliser le courant de défaut et à favoriser le fonctionnement des protections. Le niveau de sécurité dépend de la combinaison de plusieurs mesures, de leur bon état et de leur coordination.

Dans une salle d’eau, une cave humide, une buanderie, un garage ou un espace extérieur, les conditions d’utilisation peuvent accroître les conséquences d’un défaut. Il faut également tenir compte des canalisations métalliques, des structures conductrices et des équipements fixes. Une installation apparemment fonctionnelle peut donc rester dangereuse sans provoquer de panne visible.

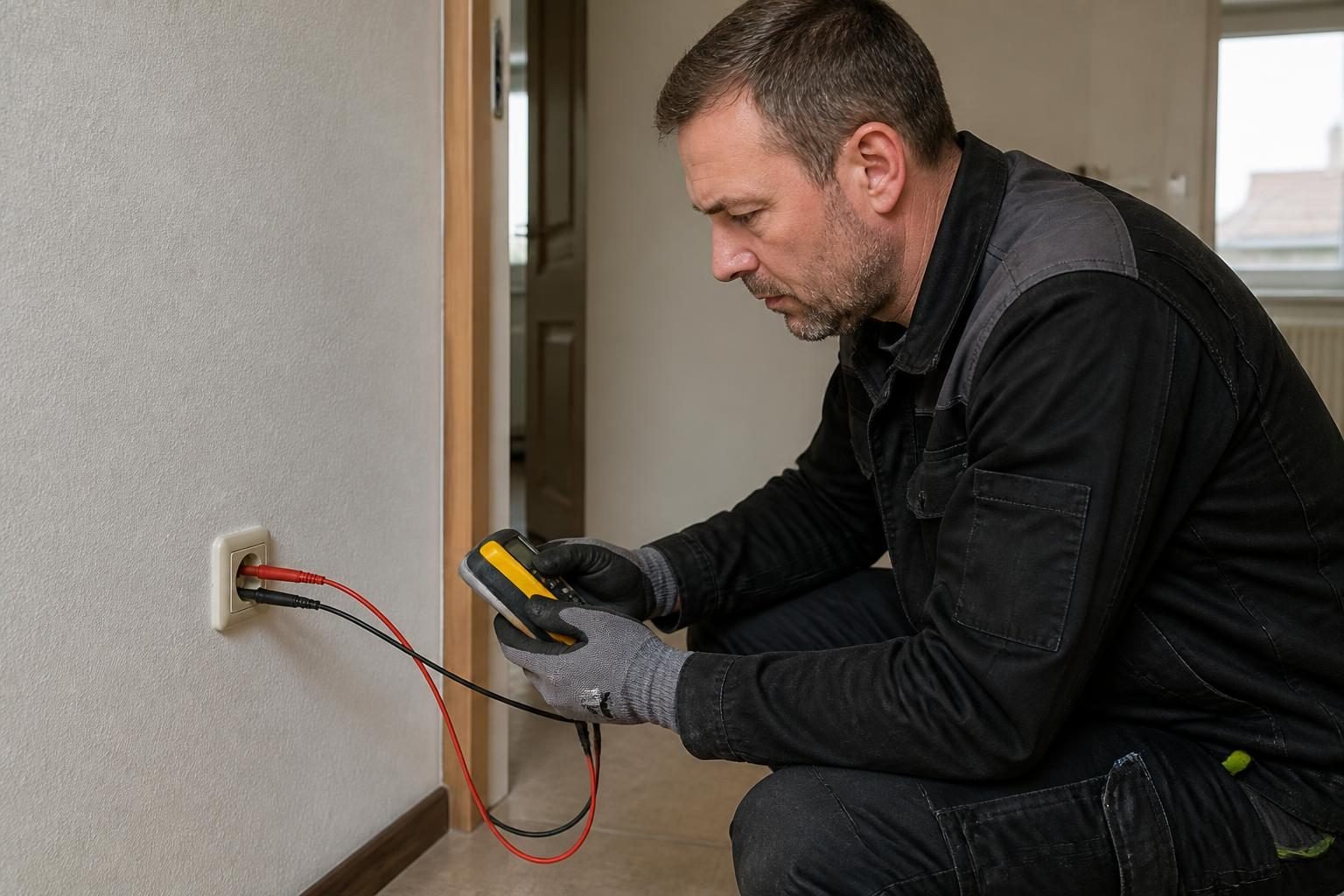

Comment le contrôle vérifie-t-il la présence de la terre ?

Un contrôle professionnel ne se limite pas à brancher un appareil dans une prise. Le contrôleur examine l’installation, les documents lorsqu’ils sont disponibles, le tableau, les circuits accessibles, les dispositifs de protection et certains points de raccordement. Des mesures peuvent être réalisées pour vérifier notamment la continuité des conducteurs de protection et les caractéristiques de la prise de terre.

Examen visuel

L’examen visuel porte notamment sur l’état du tableau, l’identification des circuits, la présence de conducteurs de protection, les connexions apparentes, les prises, les boîtes accessibles et les liaisons visibles. Il permet aussi de repérer des mélanges de couleurs, des raccordements improvisés, des fils non protégés ou des modifications non documentées.

Mesures et essais

Selon la nature du contrôle et l’accessibilité des éléments, des mesures peuvent porter sur la continuité, l’isolement, la terre et le fonctionnement des dispositifs différentiels. Les méthodes précises relèvent du professionnel et du matériel approprié. Un particulier ne devrait pas ouvrir un tableau ou effectuer des mesures sur une installation sous tension sans qualification et sans procédure adaptée.

Vérification de la cohérence de l’installation

La question n’est pas seulement de savoir si une prise « a la terre ». Il faut déterminer si les circuits sont correctement protégés, si le conducteur de protection aboutit au tableau, si la prise de terre est reliée au système prévu, si les connexions sont accessibles et si les protections correspondent à l’installation. La cohérence d’ensemble est déterminante.

Quelles conséquences après un rapport défavorable ?

Un rapport défavorable ou comportant des remarques ne signifie pas nécessairement que tout le bâtiment doit être démoli et recâblé. Il indique que des anomalies ont été relevées dans le périmètre contrôlé. La suite dépend de la nature du document, de la situation du propriétaire, du type de transaction ou de travaux et des exigences applicables au moment concerné.

Dans le cadre d’une vente, le rapport est généralement transmis dans le contexte prévu par la réglementation applicable. Il est important de lire précisément les conclusions et la liste des infractions plutôt que de se fier à une interprétation orale. Pour une location, une rénovation ou une modification de l’installation, d’autres obligations et responsabilités peuvent entrer en jeu. Les règles pouvant évoluer et varier selon le contexte, une vérification auprès d’une source belge compétente est recommandée.

Une installation non conforme peut également compliquer une rénovation, une extension de circuit, l’installation d’une borne de recharge, d’une pompe à chaleur, de panneaux photovoltaïques ou d’un équipement de cuisine. Un nouvel équipement ne doit pas être ajouté sur un réseau dont la protection est inadaptée. L’entrepreneur ou l’électricien peut devoir conditionner l’intervention à une remise en ordre préalable.

Quelles solutions pour une installation sans terre ?

La solution dépend du bâtiment et du défaut constaté. Un diagnostic préalable évite les travaux inutiles et permet d’établir des priorités. Dans certains cas, une adaptation localisée est envisageable ; dans d’autres, l’ancien câblage est trop limité ou trop dégradé pour être conservé de manière raisonnable.

Créer ou rétablir une prise de terre

Lorsque la prise de terre est absente ou défectueuse, un professionnel peut étudier la création ou la remise en état du dispositif prévu à cet effet. Il doit ensuite vérifier les raccordements, la continuité et la compatibilité avec le tableau et les circuits. Ajouter un élément de terre sans examiner le reste de l’installation ne garantit pas la conformité.

Remplacer ou compléter les conducteurs

Si les circuits ne disposent pas de conducteur de protection, il peut être nécessaire de tirer de nouveaux conducteurs ou de remplacer certains câbles. La faisabilité dépend de la présence de gaines, de l’accessibilité des murs et plafonds, de la structure du bâtiment et de l’état des canalisations existantes. Dans une maison ancienne bruxelloise, les contraintes peuvent être très différentes entre un appartement, une maison unifamiliale et un immeuble à appartements.

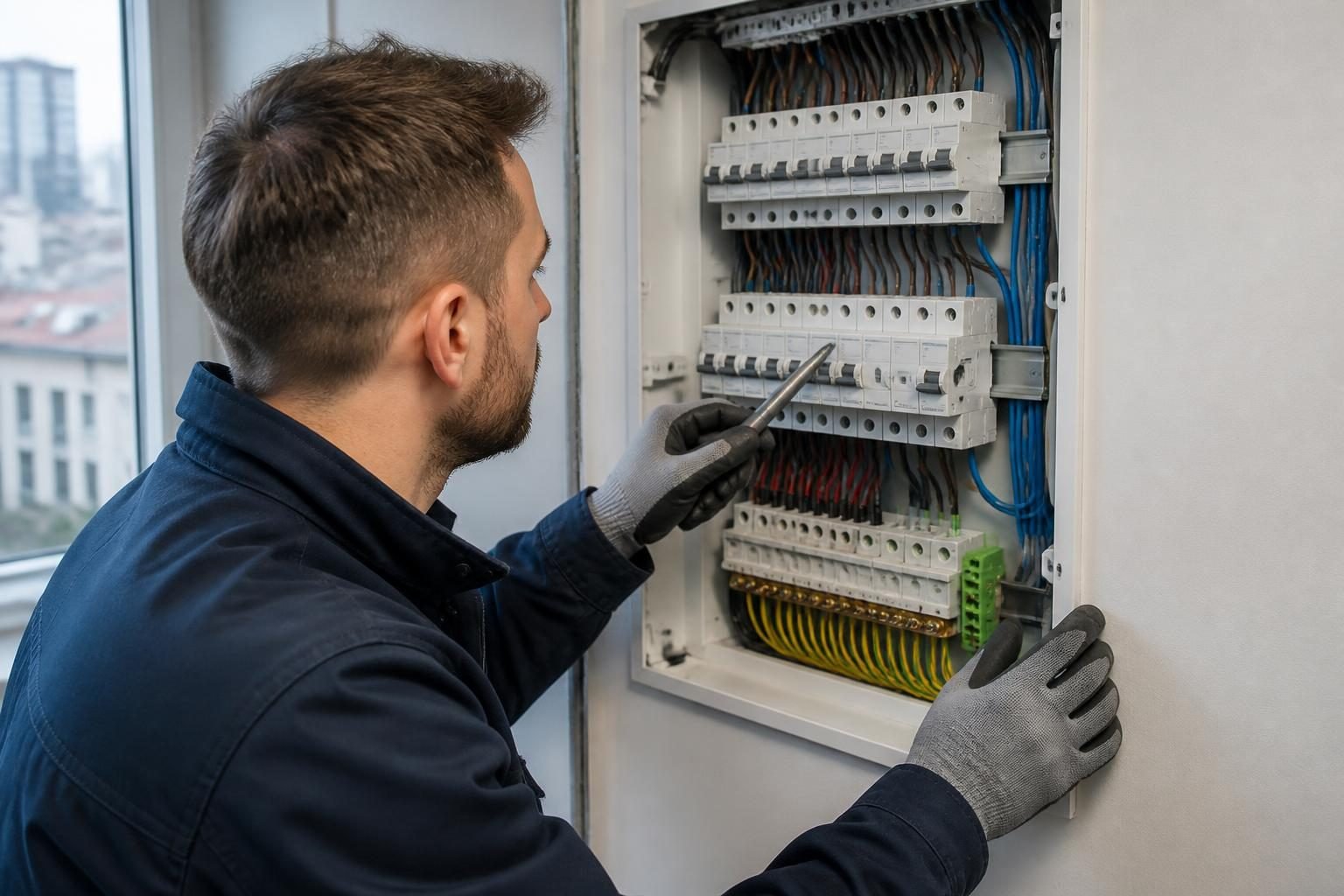

Réorganiser le tableau

Le tableau peut nécessiter une réorganisation afin d’améliorer la séparation des circuits, l’identification, les protections et l’intégration des dispositifs différentiels requis dans la configuration concernée. Un coffret propre et récent ne suffit pas si les circuits en aval restent mal protégés. Toute adaptation doit être conçue en fonction de la puissance, des usages et de l’évolution prévue du bâtiment.

Adapter les prises et les équipements

Le remplacement de prises peut faire partie des travaux, mais il ne constitue pas une solution autonome lorsque le conducteur de protection manque. Une prise avec contact de terre installée sur un circuit qui n’est pas relié à la terre peut donner une fausse impression de sécurité. Les appareils de classe II, identifiables par leur conception et leur marquage, ne se traitent pas de la même manière que les appareils nécessitant une liaison à la terre.

Prévoir une rénovation par étapes

Lorsque le budget ou les contraintes de chantier ne permettent pas une rénovation complète immédiate, un professionnel peut aider à hiérarchiser les travaux. Les circuits présentant un risque accru, les locaux humides, les équipements puissants et les parties fortement dégradées méritent une attention prioritaire. Cette planification ne doit pas servir à masquer une situation dangereuse ni à présenter comme conforme une installation qui ne l’est pas.

Les erreurs fréquentes à éviter

• Changer uniquement les prises : une nouvelle façade ne crée pas de conducteur de protection.
• Ajouter une barrette ou un fil improvisé : une terre doit être conçue, raccordée et vérifiée dans l’ensemble du système.
• Se fier à la couleur des fils : la couleur ne prouve ni la continuité ni le bon raccordement.
• Installer un différentiel en pensant que tout est réglé : ce dispositif est important mais ne remplace pas toutes les mesures de protection.
• Utiliser une rallonge ou une multiprise : ces accessoires ne corrigent pas une absence de terre dans le circuit mural.
• Relier soi-même un appareil à une canalisation : cette pratique peut être dangereuse et inappropriée.
• Demander un contrôle avant toute analyse : un diagnostic préalable peut limiter les mauvaises surprises et clarifier les travaux nécessaires.
• Confondre conformité et fonctionnement : un appareil qui fonctionne n’est pas nécessairement alimenté dans des conditions de sécurité conformes.

Que préparer avant de faire intervenir un professionnel ?

Pour faciliter l’analyse, rassemblez le rapport de contrôle existant, les plans ou schémas disponibles, les factures de travaux, les informations sur le tableau et la liste des équipements récemment installés. Indiquez aussi les symptômes éventuels : déclenchements, picotements, traces de chauffe, prises instables, odeur de brûlé ou travaux réalisés par étapes.

Il est utile de préciser l’objectif : vente, achat, mise en location, rénovation, ajout d’une borne, installation d’une cuisine, transformation d’un grenier ou amélioration générale de la sécurité. Le professionnel pourra ainsi examiner les points qui ont une incidence sur le projet et distinguer les corrections urgentes des améliorations programmables.

Si une personne ressent une décharge, si une prise chauffe, si une odeur de brûlé apparaît ou si le tableau présente des signes de détérioration, cessez d’utiliser le circuit concerné et demandez un avis qualifié. N’ouvrez pas le tableau et ne tentez pas de rétablir la terre vous-même. En cas de danger immédiat, éloignez les personnes de la zone et contactez les services compétents.

FAQ : installation sans terre et contrôle en Belgique

Une prise sans broche de terre est-elle toujours interdite ?

Il n’est pas possible de répondre sans examiner l’installation, l’usage de la prise et les règles applicables à sa configuration. Certaines prises anciennes peuvent correspondre à des usages spécifiques, mais cela ne signifie pas que l’ensemble du logement est correctement protégé. Seul l’examen du circuit et du contexte permet de conclure.

Un logement ancien peut-il être contrôlé s’il n’a jamais eu de terre ?

Oui, un logement ancien peut faire l’objet d’un contrôle. Son âge ne dispense pas automatiquement de l’examen ni ne garantit une acceptation. Les conclusions dépendent du type de contrôle, de la situation de l’installation et des prescriptions applicables. Il faut se référer au rapport et, si nécessaire, demander une analyse professionnelle.

Faut-il remplacer toute l’installation ?

Pas nécessairement. Certaines installations peuvent être corrigées par zones ou par circuits, tandis que d’autres nécessitent une rénovation plus importante. L’état des câbles, l’accessibilité, la présence de gaines, la puissance demandée et les travaux futurs sont déterminants.

Le différentiel protège-t-il une installation sans terre ?

Un différentiel peut contribuer à la protection, mais il ne transforme pas automatiquement une installation sans conducteur de protection en installation complète et conforme. Il faut vérifier son type, son fonctionnement, son intégration au tableau et les autres mesures de sécurité prévues.

Peut-on installer une borne de recharge sur une installation sans terre ?

Une borne de recharge impose une analyse spécifique de l’alimentation, de la terre, des protections, de la puissance disponible et du schéma électrique. Il ne faut pas la raccorder sur un circuit ancien sans vérification préalable. Un électricien qualifié doit concevoir et contrôler l’installation conformément aux prescriptions applicables.

Qui peut confirmer la conformité après les travaux ?

Les travaux peuvent être réalisés par un professionnel compétent, mais la confirmation officielle dépend du contrôle et de l’organisme compétent dans le contexte concerné. Il faut conserver les documents de l’installation et vérifier les modalités applicables en Belgique, notamment lorsque le contrôle est lié à une vente, une modification ou une mise en service.

Faire analyser une installation sans terre à Bruxelles

Une remarque concernant la terre mérite une analyse précise plutôt qu’un remplacement précipité de quelques prises. GPM Électricité Générale peut être contacté pour examiner une installation, identifier les points à corriger et préparer une rénovation, une mise en conformité ou une demande de devis lorsque cela correspond au projet. L’objectif est de disposer d’une vision claire des travaux nécessaires, de leurs priorités et des vérifications à prévoir avant ou après intervention.

Pour une habitation, un immeuble, un local professionnel ou un commerce à Bruxelles et dans ses communes, transmettez si possible le rapport de contrôle et les informations disponibles sur l’installation. Une évaluation sur place permettra de distinguer l’absence réelle de terre, un défaut de continuité, une liaison incomplète ou une autre anomalie du réseau électrique.
