Une prise correctement mise à la terre contribue à protéger les personnes et les appareils électriques en cas de défaut d’isolement. En Belgique, la présence de deux petits contacts métalliques sur les côtés d’une prise de type E ne suffit toutefois pas à prouver que la terre est réellement raccordée, continue et efficace. Une installation ancienne, une prise remplacée ou un conducteur interrompu peuvent donner une apparence normale tout en laissant la protection incomplète.

Pour vérifier une prise, il faut donc distinguer trois questions : la prise possède-t-elle un contact de terre, ce contact est-il effectivement relié au conducteur de protection de l’installation, et l’ensemble du circuit est-il correctement raccordé jusqu’au tableau électrique et à la prise de terre du bâtiment ? Un contrôle visuel peut fournir des indices, mais il ne remplace pas une mesure réalisée avec un appareil adapté par une personne compétente.

Dans cet article, vous trouverez une méthode prudente pour comprendre la situation, les vérifications accessibles sans ouvrir la prise, les risques liés aux bricolages, ainsi que les cas dans lesquels une intervention professionnelle est recommandée à Bruxelles et ailleurs en Belgique.

À quoi sert la mise à la terre d’une prise ?

La mise à la terre fait partie des mesures de protection d’une installation électrique. Lorsqu’un défaut apparaît, par exemple lorsqu’un conducteur actif touche la carcasse métallique d’un appareil, le conducteur de protection doit offrir un chemin approprié au courant de défaut. Les dispositifs de protection peuvent alors interrompre l’alimentation selon la conception et l’état de l’installation.

Sans terre fonctionnelle, une enveloppe métallique peut rester dangereusement sous tension. Le simple fait qu’un appareil fonctionne normalement ne permet pas de conclure qu’il est protégé. Un lave-linge, un four, une chaudière, un ordinateur fixe ou un outil électroportatif peuvent fonctionner avec une terre absente, mais cette absence peut devenir critique dès qu’un défaut d’isolement survient.

La terre n’est pas le neutre

Le conducteur de protection, généralement appelé conducteur de terre dans le langage courant, ne doit pas être confondu avec le neutre. Ces conducteurs ont des fonctions différentes et ne peuvent pas être intervertis pour « faire fonctionner » une prise. Une installation peut présenter une tension normale entre phase et neutre tout en ayant une protection à la terre défectueuse.

Il ne faut jamais relier soi-même le contact de terre au neutre d’une prise. Ce type de pontage peut créer une situation dangereuse, perturber le fonctionnement des protections et masquer un défaut lors d’un contrôle.

Le contact de terre d’une prise belge

Les prises courantes en Belgique sont souvent de type E, avec un contact de terre métallique placé dans la partie frontale de la prise. Certaines fiches disposent également d’un contact latéral compatible avec d’autres systèmes européens. L’apparence de la prise ne suffit pas à déterminer la qualité de la liaison : le mécanisme peut être ancien, mal raccordé, desserré ou relié à un circuit qui ne comporte pas de conducteur de protection continu.

Ce que vous pouvez vérifier sans ouvrir la prise

Les contrôles suivants sont des observations préliminaires. Ils ne constituent pas une attestation de conformité ni une preuve complète de l’efficacité de la terre. Ils permettent surtout de repérer une prise manifestement inadaptée ou une situation qui justifie un contrôle professionnel.

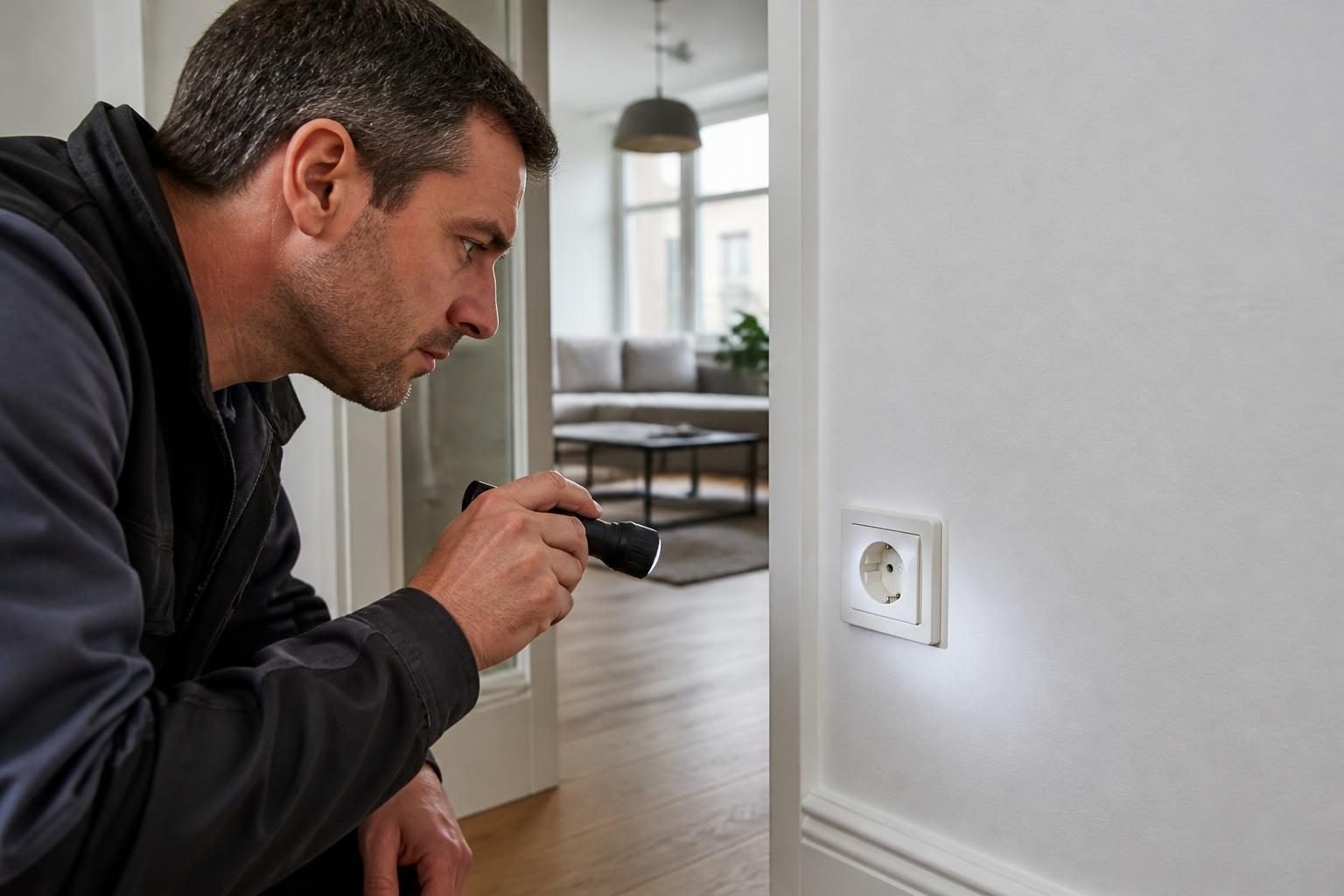

1. Observer l’état général de la prise

Coupez l’utilisation de la prise et demandez un avis professionnel si vous observez une fissure, une déformation, une plaque qui se détache, des traces noires, une odeur de brûlé, un échauffement, des crépitements ou un bruit inhabituel. Une prise chaude ou endommagée peut signaler un mauvais contact, une surcharge, un serrage insuffisant ou un problème plus général du circuit.

Vérifiez également si la prise possède bien un contact métallique de terre prévu par son modèle. Une prise à deux alvéoles sans contact de protection n’offre pas la même fonction qu’une prise avec terre. Il ne faut pas se fier uniquement à une ancienne fiche ou à un adaptateur.

2. Vérifier le comportement des protections

Si un appareil muni d’une fiche avec terre provoque régulièrement le déclenchement d’un dispositif différentiel ou d’une protection au tableau, ne forcez pas la remise en service. Ce déclenchement peut être lié à l’appareil, à la prise, au circuit ou à un défaut d’isolement. Il est préférable de débrancher l’appareil, de noter les circonstances et de faire rechercher la cause.

Un dispositif qui ne déclenche jamais n’est pas une preuve de bon fonctionnement. Il ne réagit que lorsqu’une condition de défaut correspondant à son rôle apparaît. La vérification de son état et de son fonctionnement relève d’un contrôle approprié de l’installation.

3. Utiliser éventuellement un testeur de prise du commerce avec prudence

Certains testeurs enfichables indiquent une inversion phase-neutre, l’absence apparente d’un conducteur ou une anomalie de câblage à partir de voyants. Ils peuvent constituer un outil de repérage, mais leurs indications doivent être interprétées avec prudence.

Un testeur simple peut notamment donner une impression de terre présente alors que la continuité du conducteur de protection est dégradée, que la liaison à la terre est de mauvaise qualité ou qu’un raccordement incorrect produit une indication trompeuse. Il ne mesure pas nécessairement tous les paramètres utiles et ne remplace pas les essais d’un électricien équipé d’un appareil de contrôle adapté.

Ne démontez pas la prise pour compléter le test si vous n’êtes pas qualifié. Le capot peut donner accès à des parties sous tension, y compris lorsque l’interrupteur mural est en position arrêt. Un testeur sans contact ou un tournevis lumineux ne constitue pas une méthode fiable pour contrôler une terre et ne doit pas être utilisé comme preuve de sécurité.

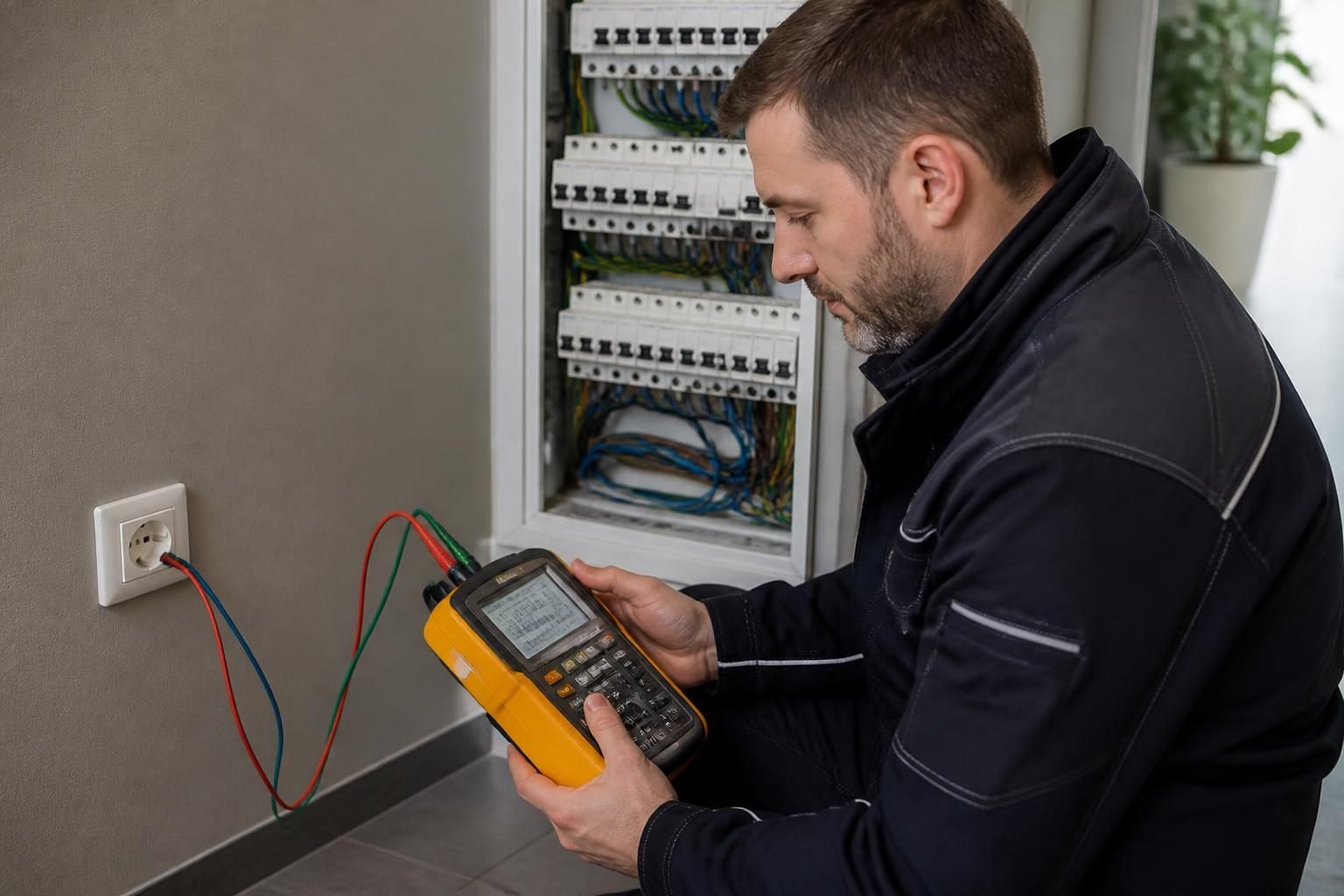

Comment un professionnel vérifie réellement la mise à la terre ?

Une vérification sérieuse ne se limite pas à regarder la prise. Le professionnel commence généralement par identifier le circuit, le type de prise et l’organisation du tableau. Il examine ensuite les connexions accessibles, les conducteurs de protection, les liaisons équipotentielles lorsqu’elles sont concernées, ainsi que les dispositifs de protection associés.

Contrôle de continuité du conducteur de protection

La continuité consiste à vérifier que le conducteur de protection relie effectivement le point contrôlé aux autres éléments prévus dans l’installation. Cette mesure permet de repérer un fil interrompu, une borne mal serrée, une connexion oubliée lors du remplacement d’une prise ou une portion de circuit qui n’est pas raccordée comme prévu.

La continuité seule ne suffit cependant pas toujours à évaluer l’ensemble de la prise de terre. Elle doit être interprétée avec la structure complète de l’installation et avec les autres mesures nécessaires.

Mesure et évaluation de la prise de terre

La qualité de la prise de terre du bâtiment dépend notamment de l’électrode ou du dispositif de terre, de la nature du terrain, de la configuration du réseau et des connexions entre les différents éléments. Une mesure adaptée permet au professionnel d’évaluer la situation réelle au lieu de supposer qu’une terre est correcte parce qu’un appareil fonctionne.

La méthode de mesure dépend de l’installation et des conditions disponibles sur place. Il ne serait pas prudent d’annoncer une valeur universelle sans connaître le schéma, le régime de mise à la terre, les protections présentes et les exigences applicables à l’installation concernée.

Vérification du différentiel et des protections

La protection des personnes ne repose pas sur la terre seule. Le professionnel peut aussi contrôler le dispositif différentiel, les protections contre les surintensités, la cohérence des raccordements et l’état général du tableau. Un différentiel, une terre et des conducteurs correctement raccordés doivent être considérés comme un ensemble.

Les méthodes de contrôle et les exigences précises peuvent dépendre de la configuration du bâtiment, de la date de l’installation, de sa modification et du cadre réglementaire applicable. En Belgique, toute analyse de conformité doit être effectuée en tenant compte du RGIE dans sa version en vigueur et, si nécessaire, des indications d’un organisme de contrôle compétent.

Les signes qui doivent inciter à demander un contrôle

• La prise ne possède aucun contact de terre alors qu’elle alimente un appareil qui en a besoin.
• La prise ou sa plaque bouge dans le mur.
• Vous constatez une odeur de plastique chaud, des traces de brûlure ou une coloration anormale.
• Le différentiel déclenche lorsque vous branchez un appareil précis ou utilisez plusieurs appareils.
• Vous avez remplacé une prise et découvert des fils anciens, fragiles, non identifiés ou insuffisamment raccordés.
• Le logement comporte plusieurs types de prises et des modifications réalisées à des périodes différentes.
• Un rapport ancien mentionne une remarque concernant la terre, le tableau ou la continuité des conducteurs.
• Vous ressentez une décharge, même légère, en touchant la carcasse métallique d’un appareil.
• Le bâtiment est ancien et l’historique des transformations électriques est inconnu.
• Une rénovation, une extension, l’aménagement d’une cuisine, d’une salle de bains ou d’un local professionnel est prévue.

Une sensation de choc électrique ne doit jamais être banalisée. Débranchez l’appareil si cela peut être fait sans toucher une partie suspecte, évitez de le réutiliser et demandez un diagnostic. En cas de fumée, d’arc électrique, d’incendie ou de danger immédiat, éloignez les personnes, appelez les services d’urgence si nécessaire et ne tentez pas de manipuler l’installation.

Pourquoi une prise peut-elle sembler mise à la terre alors qu’elle ne l’est pas correctement ?

Une prise remplacée sans conducteur de protection

Lors d’une rénovation, une ancienne prise peut avoir été remplacée par un modèle moderne avec contact de terre. Si le câble ou les fils présents dans le mur ne comportent pas de conducteur de protection utilisable, la nouvelle façade donne une impression trompeuse de sécurité. Le remplacement esthétique n’a pas créé une terre qui n’existait pas.

Un fil desserré ou interrompu

Les vibrations, les interventions successives, un mauvais serrage ou une détérioration peuvent interrompre la continuité. Le défaut peut se trouver dans la prise elle-même, dans une boîte de connexion, dans une autre prise raccordée en amont ou dans le tableau.

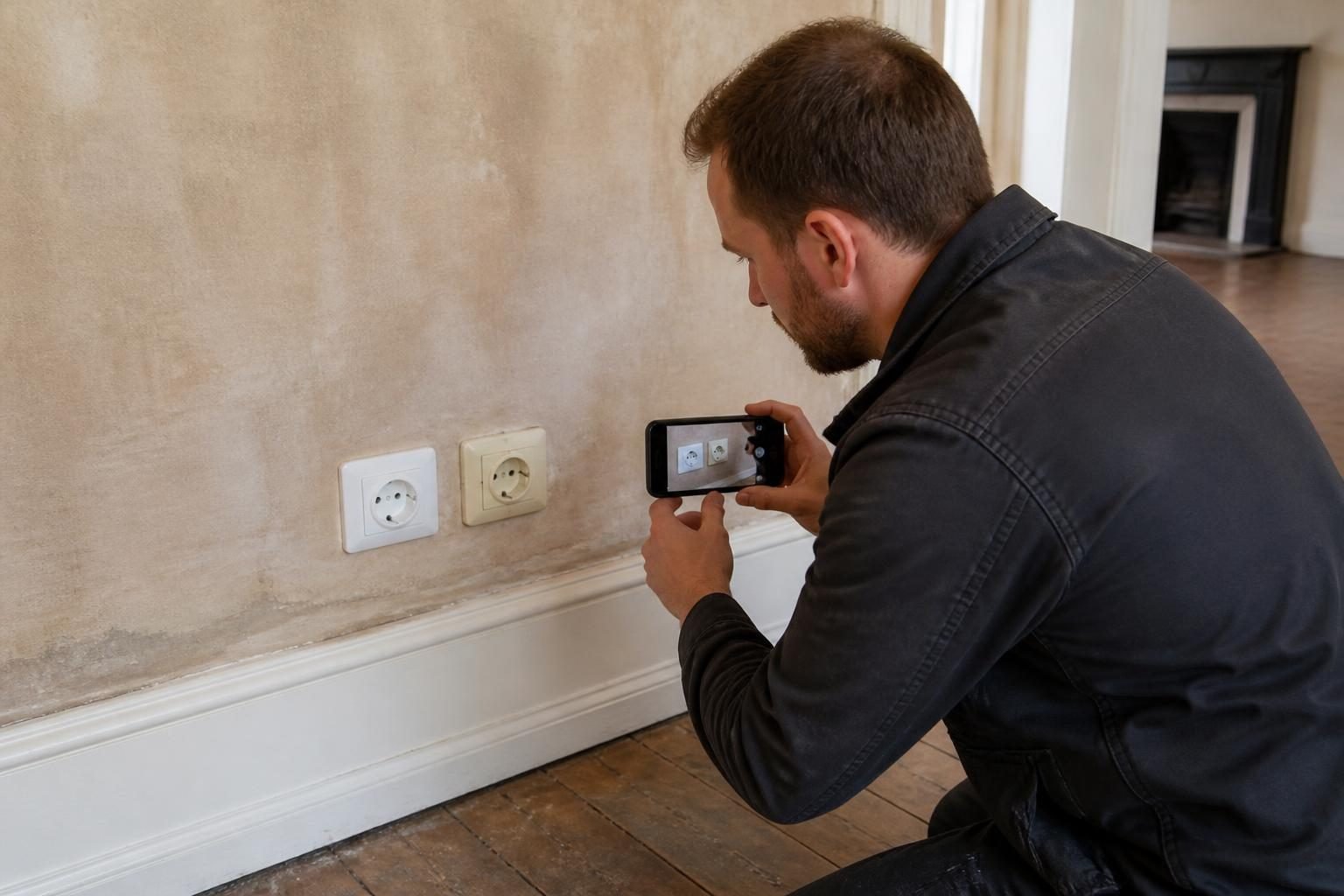

Une installation mélangée

Dans certains logements, une partie de l’installation a été rénovée alors qu’une autre est restée ancienne. Une pièce peut donc disposer de prises modernes tandis qu’un autre circuit conserve une conception différente. Cette coexistence ne permet pas de déduire la situation d’une prise à partir de celle située dans la pièce voisine.

Une mauvaise identification des conducteurs

Les couleurs de fils constituent des repères, mais elles ne doivent pas être considérées comme une preuve absolue lorsque l’installation est ancienne, modifiée ou mal réalisée. Un conducteur peut avoir été réutilisé ou raccordé de manière incorrecte. L’identification doit être confirmée par des mesures et par l’examen du circuit.

Un défaut situé en amont

La prise peut être correctement raccordée localement alors que la liaison de protection est interrompue ailleurs. C’est pourquoi une vérification limitée au mécanisme de la prise ne suffit pas pour conclure sur la protection de tout le circuit.

Ce qu’il ne faut pas faire soi-même

La curiosité est compréhensible, mais une installation électrique domestique peut rester dangereuse même lorsqu’un circuit semble hors tension. Les interrupteurs ne coupent pas toujours tous les conducteurs concernés et une erreur de repérage peut exposer à un contact direct ou indirect.

• Ne reliez pas le contact de terre au neutre pour obtenir une indication favorable.
• N’utilisez pas de fil improvisé vers une canalisation d’eau, un radiateur ou une structure métallique.
• Ne supprimez pas la broche ou les contacts de terre d’une fiche pour utiliser un appareil dont la protection est nécessaire.
• N’utilisez pas d’adaptateur non approprié pour transformer une prise sans terre en prise avec terre.
• Ne remplacez pas un dispositif différentiel par un modèle différent sans vérifier la compatibilité et la conception du tableau.
• Ne vous fiez pas à un tournevis testeur, à un voyant ou à un multimètre utilisé sans méthode adaptée.
• Ne remettez pas sous tension une prise qui chauffe, produit des arcs ou déclenche les protections.

Le remplacement d’un appareillage peut sembler simple, mais le risque ne se limite pas à brancher trois fils. Il faut identifier l’absence de tension avec une procédure appropriée, comprendre le circuit, respecter les connexions et vérifier le résultat. Pour une personne non qualifiée, la solution la plus sûre consiste à faire intervenir un professionnel.

Cas particuliers en Belgique et à Bruxelles

La situation peut varier fortement entre une maison unifamiliale, un appartement, un immeuble à appartements, un commerce, un bureau ou un atelier. À Bruxelles, les bâtiments présentent souvent des installations transformées à plusieurs reprises, avec des circuits d’époques différentes. Dans une copropriété, certains éléments peuvent aussi relever des parties communes, tandis que la prise se trouve dans une partie privative.

Un propriétaire, un bailleur ou un gestionnaire d’immeuble doit donc éviter de déduire la conformité d’une prise à partir de son aspect. Lors d’une vente, d’une modification importante, d’une rénovation ou d’un contrôle, les documents existants et le rapport applicable doivent être examinés. Les exigences précises dépendent notamment de la nature de l’installation, de son historique et des travaux réalisés.

Pour un local professionnel, un cabinet, un commerce ou un atelier, l’analyse doit aussi tenir compte des appareils utilisés, de l’environnement, des extensions et de la maintenance. Une prise destinée à un ordinateur n’est pas exposée aux mêmes usages qu’une prise alimentant un équipement de cuisine, un moteur, un chauffage ou un outillage.

Le RGIE constitue la référence réglementaire belge, mais il est important de consulter la version actuelle et de vérifier les dispositions pertinentes pour le cas concret. En cas de doute sur un contrôle, une attestation ou une modification, un électricien qualifié et, lorsque nécessaire, un organisme de contrôle compétent pourront préciser la démarche à suivre.

Comment préparer l’intervention d’un électricien ?

Quelques informations permettent de rendre le diagnostic plus efficace. Notez l’adresse et les pièces concernées, les prises qui posent problème, les appareils utilisés, les déclenchements observés et la date approximative des travaux connus. Si vous disposez d’un ancien schéma, d’un rapport de contrôle ou de photos prises avant une rénovation, gardez-les à disposition.

Ne démontez pas la prise pour prendre une photo de son câblage. Une photo de la plaque extérieure, du tableau fermé et de l’appareil concerné peut être utile, à condition de ne pas vous exposer. Signalez toute odeur, chaleur, décharge ou trace de brûlure dès la prise de rendez-vous afin que le niveau d’urgence soit correctement apprécié.

Le professionnel pourra déterminer si le problème concerne une seule prise ou un circuit entier, si une réparation localisée est envisageable ou si une rénovation plus large est nécessaire. Il pourra également expliquer les limites d’un test domestique et distinguer les travaux conseillés des obligations réglementaires applicables à votre situation.

FAQ : questions fréquentes sur la terre d’une prise

Une prise avec deux petits contacts métalliques est-elle forcément reliée à la terre ?

Non. Ces contacts indiquent le type d’appareillage, mais pas la continuité réelle du conducteur de protection. Le raccordement doit être vérifié dans le circuit et jusqu’au système de terre de l’installation.

Un appareil fonctionne-t-il sans terre ?

Oui, certains appareils peuvent fonctionner malgré une absence ou un défaut de terre. Cela ne signifie pas qu’ils sont correctement protégés. Le fonctionnement normal ne remplace pas une vérification de sécurité.

Un testeur de prise suffit-il pour savoir si la terre est bonne ?

Non. Un testeur enfichable peut repérer certaines anomalies apparentes, mais il ne remplace pas les contrôles de continuité, de terre et de protection réalisés avec du matériel approprié.

Peut-on mesurer la terre avec un multimètre classique ?

Un multimètre peut fournir certaines indications, mais une mesure improvisée ne permet pas de conclure de manière fiable sur la sécurité de l’installation. Une mauvaise utilisation peut en outre provoquer un court-circuit ou une exposition à la tension.

Que faire si une prise donne une décharge ?

Évitez d’utiliser l’appareil et la prise concernés, ne touchez pas les parties métalliques suspectes et faites rechercher le défaut. Si le danger est immédiat, éloignez les personnes et contactez les services appropriés.

Faut-il remplacer toutes les prises d’un logement ancien ?

Pas nécessairement. Le remplacement d’une façade ne corrige pas automatiquement une installation ancienne. Un diagnostic permet de déterminer si le problème est limité à un appareillage, à un circuit ou à la conception générale de l’installation.

Un propriétaire peut-il demander une vérification avant une location ou une vente ?

Oui, il peut demander une analyse de l’installation afin de mieux connaître son état et de planifier les travaux nécessaires. Les documents et obligations applicables dépendent du contexte de la transaction, de la région, de l’installation et de la réglementation en vigueur.

À retenir avant de conclure

Pour savoir si une prise est correctement mise à la terre, ne vous limitez pas à son apparence ni au fait qu’un appareil fonctionne. Examinez l’état visible de la prise, soyez attentif aux déclenchements et aux signes d’échauffement, mais faites confirmer la continuité du conducteur de protection, la qualité de la prise de terre et le fonctionnement des protections par un professionnel compétent.

Cette prudence est particulièrement importante dans les logements anciens, les installations modifiées, les copropriétés et les locaux professionnels de Bruxelles et de toute la Belgique. Une intervention électrique ne doit pas être improvisée lorsqu’un doute concerne la protection des personnes.
